一、產品定義與定位

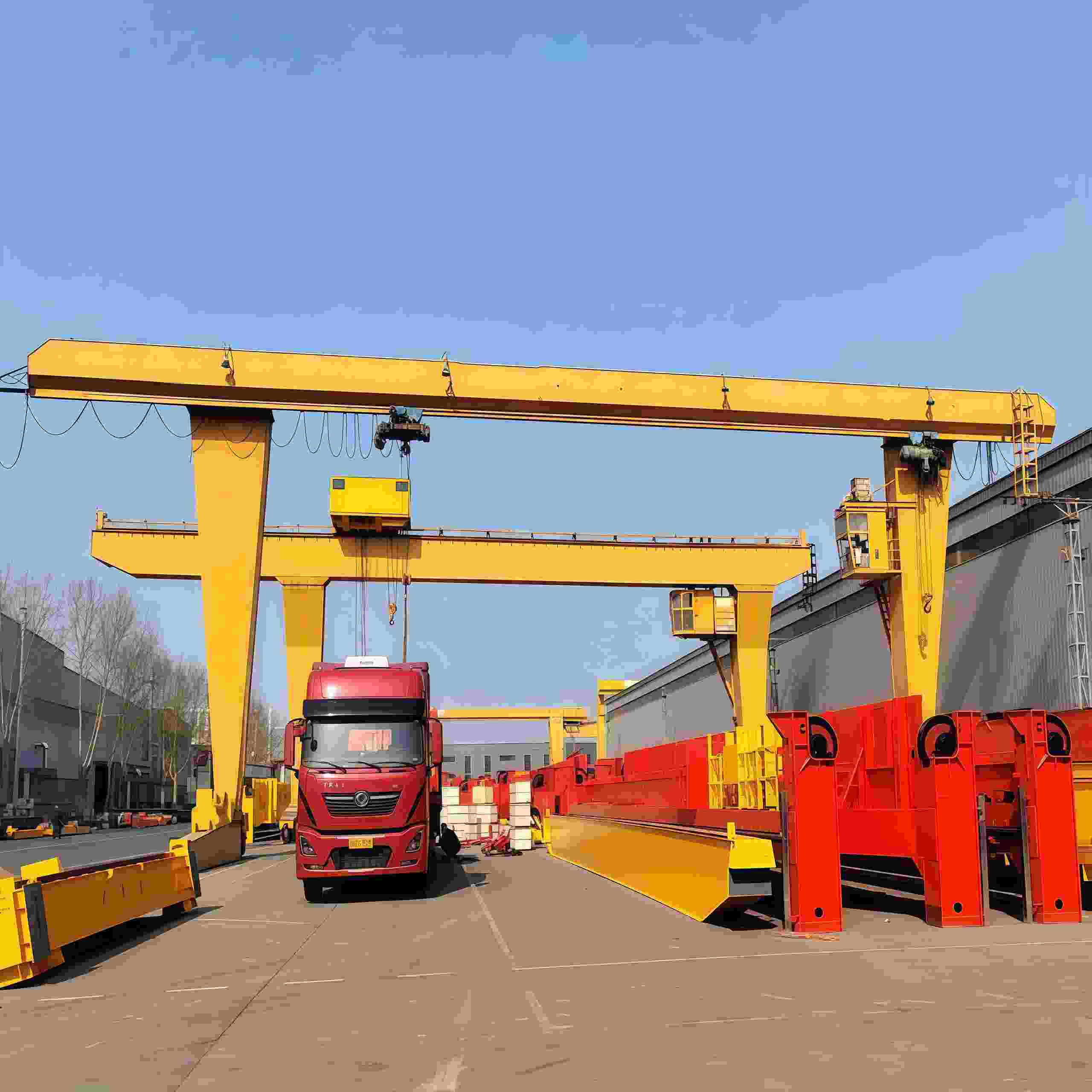

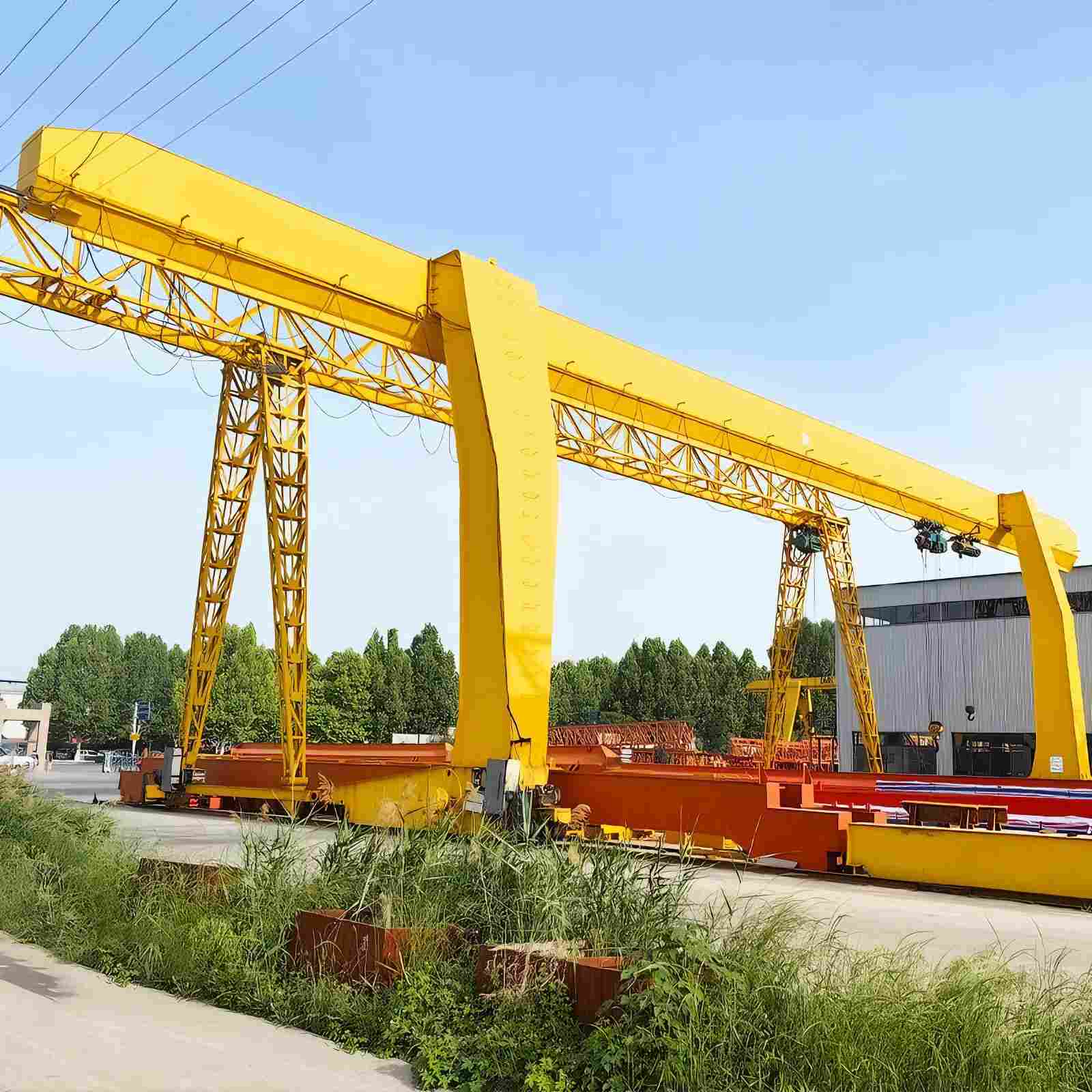

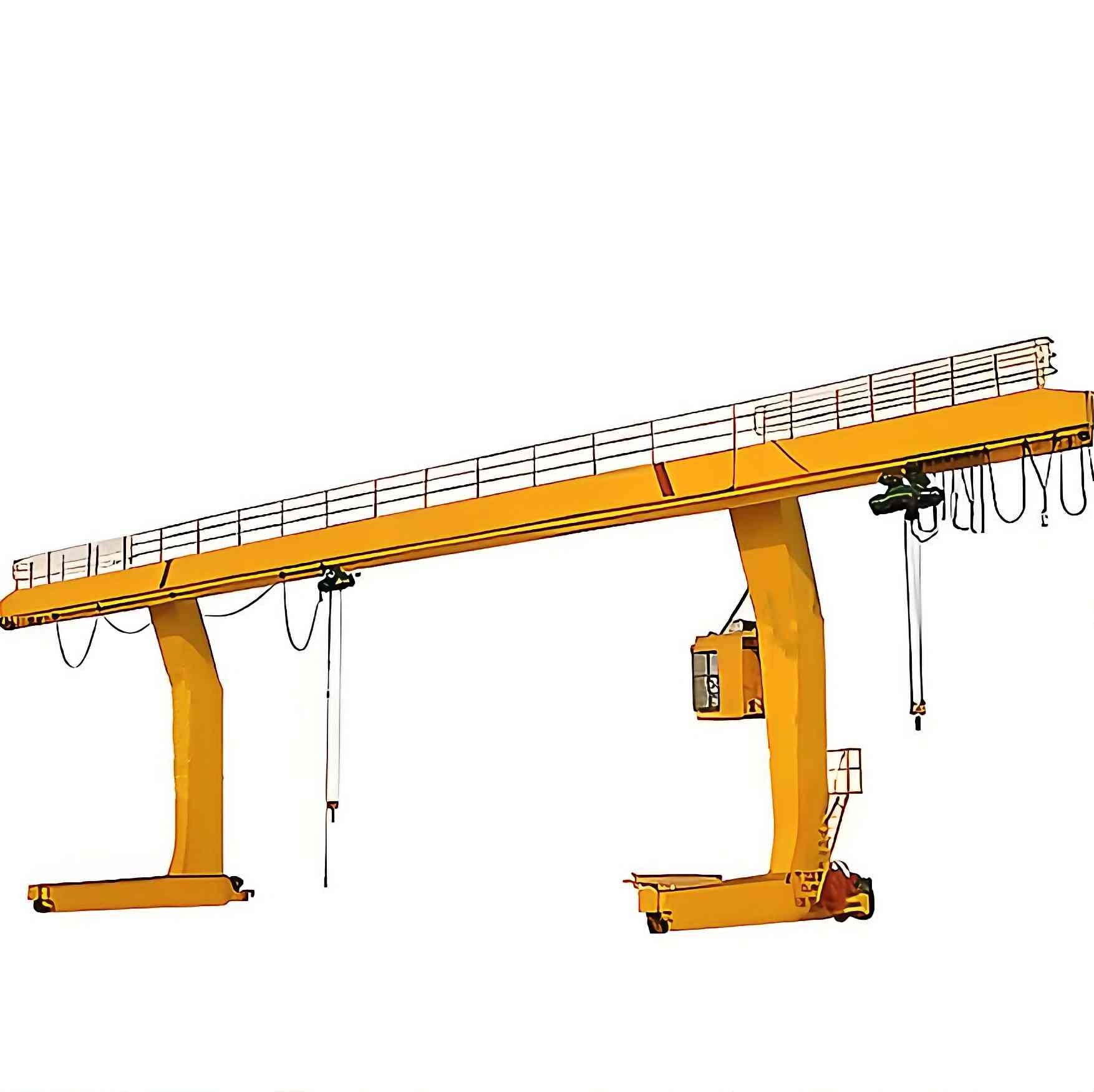

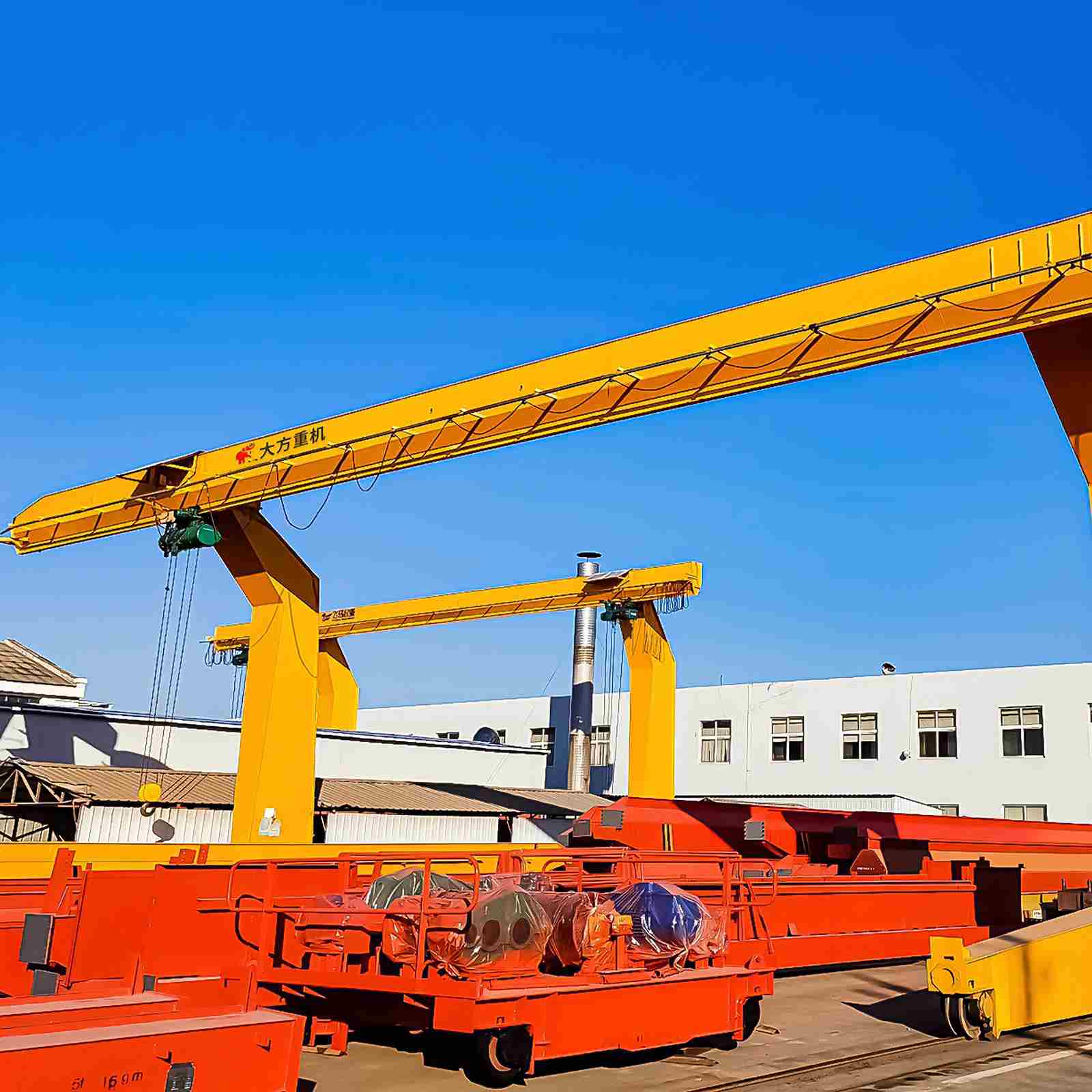

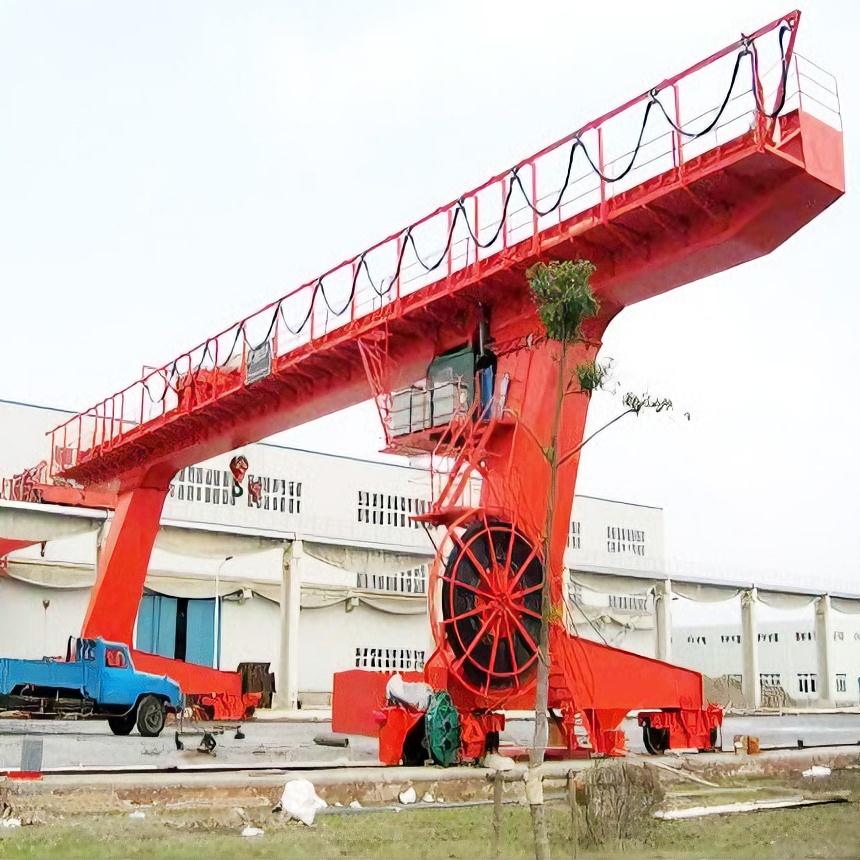

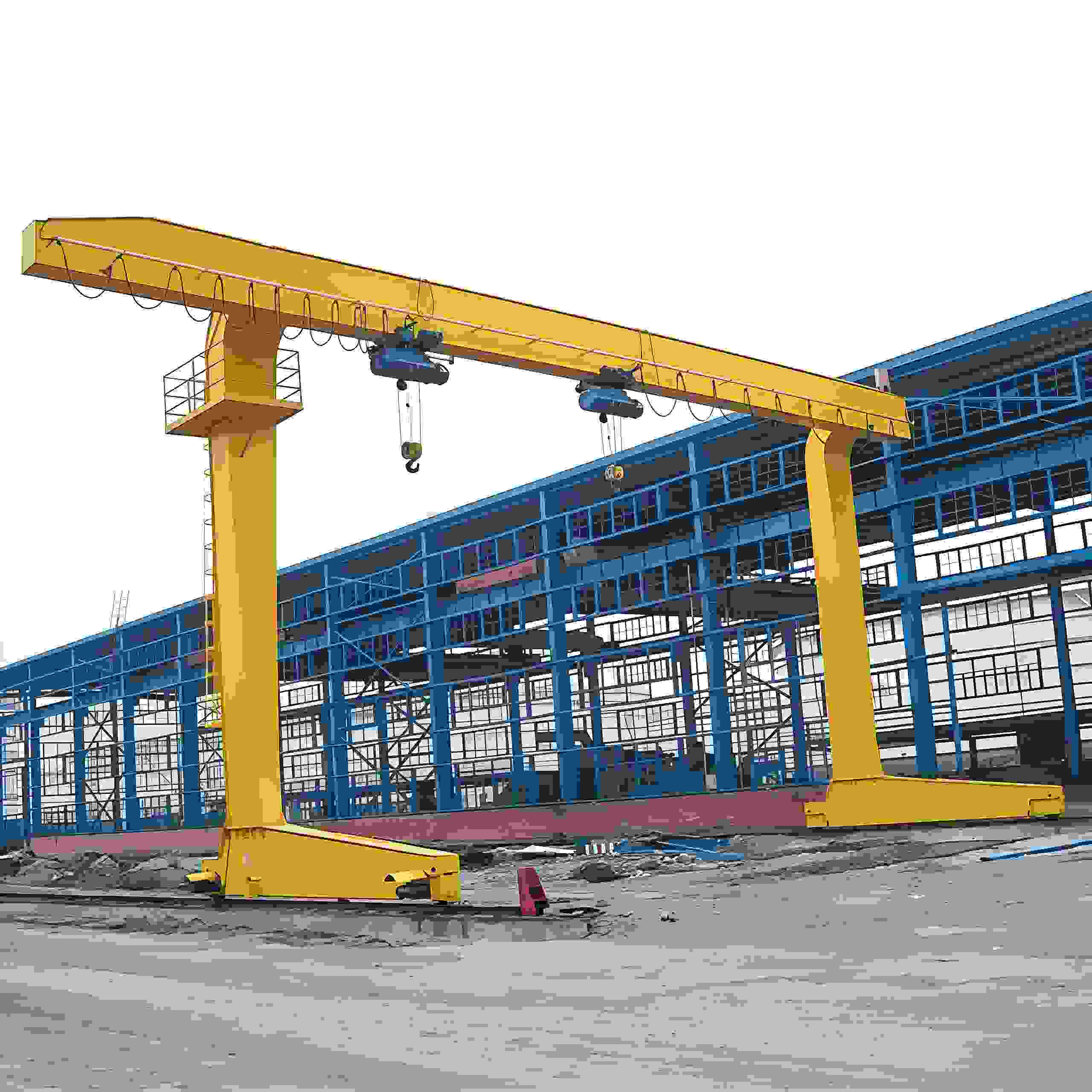

ML 型電動葫蘆門式起重機是一種單主梁、L 型支腿結構的有軌運行中小型起重機，與 CD、MD、HC 等型號電動葫蘆配套使用。

型號含義：M - 門式，L - 梁式結構 (單主梁 + 傾斜支腿)

1. 適用范圍：起重量：5-20 噸 (主流規格)，部分廠家可生產至 32 噸 跨度：12-30 米 (標準系列)，最大可達 38 米 起升高度：6-18 米 (標準 6 米、9 米) 工作環境溫度：-20℃~+40℃ 工作級別：A3-A5 (輕、中級工作制)

2. 典型應用場景：

3. 露天堆場、倉庫的貨物裝卸

4. 鐵路貨站、港口碼頭的物料搬運

5. 中小型生產線的配套吊裝

6. 建材市場、物流中心的貨物轉運

二、核心結構組成

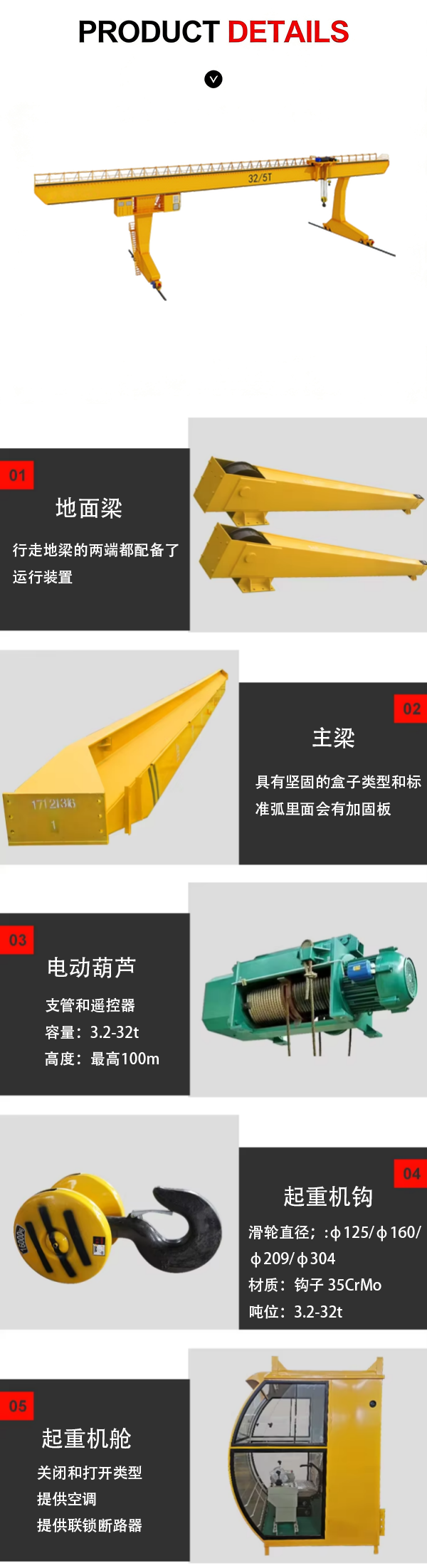

1. ML 型起重機采用L 型單主梁結構，主要由以下部件組成：

2. 1. 金屬結構系統

3. 單主梁：偏軌箱形梁結構 (相比雙梁自重輕 20-30%) L 型支腿：兩根傾斜支腿與主梁剛性連接，形成穩定的門架結構 下橫梁：連接兩支腿底部，保證整機穩定性 大車運行機構：安裝于支腿底部，包含驅動裝置和車輪組件

4. 2. 起升與運行系統

5. 電動葫蘆：安裝于主梁下翼緣，可沿主梁橫向移動 標準配置：CD1 (單速) 或 MD1 (雙速) 型電動葫蘆 大噸位 (16-20 噸) 可選 HC 型專用電動葫蘆 小車運行機構：電動葫蘆自帶，實現貨物橫向移動

6. 3. 電氣控制系統

7. 地面操作：標配便攜式按鈕站，經濟實用 司機室操作：可選配 (適用于大跨度或復雜工況) 安全保護裝置：超載限制器、限位開關、緊急停止按鈕等

8. 三、產品特點與優勢

9. 1. 結構優勢

10. 輕量化設計：比同類雙梁起重機自重減輕 15-25%，降低軌道基礎要求 制造簡便：?jiǎn)沃髁?+ L 型支腿結構，加工工藝簡單，制造成本降低約 20% 空間利用率高：支腿傾斜設計，減少對作業空間的占用，通過支腿處空間更大

11. 2. 使用性能優勢

12. 運行平穩：大車采用雙邊驅動，啟動與制動平穩，減少貨物擺動 操作靈活：地面操作便捷，司機視野開闊，適合頻繁點動作業 維護簡便：結構簡潔，各部件易于檢修，維護成本降低 15-20%

13. 3. 安全可靠性

14. 多重保護：標配超載保護、限位保護和電氣聯鎖，確保作業安全 抗風性能好：優化設計的 L 型結構，風阻系數小，抗風能力達 10-12 級 整機剛度適中：雖比雙梁結構略弱，但足以滿足 5-20 噸級起重需求

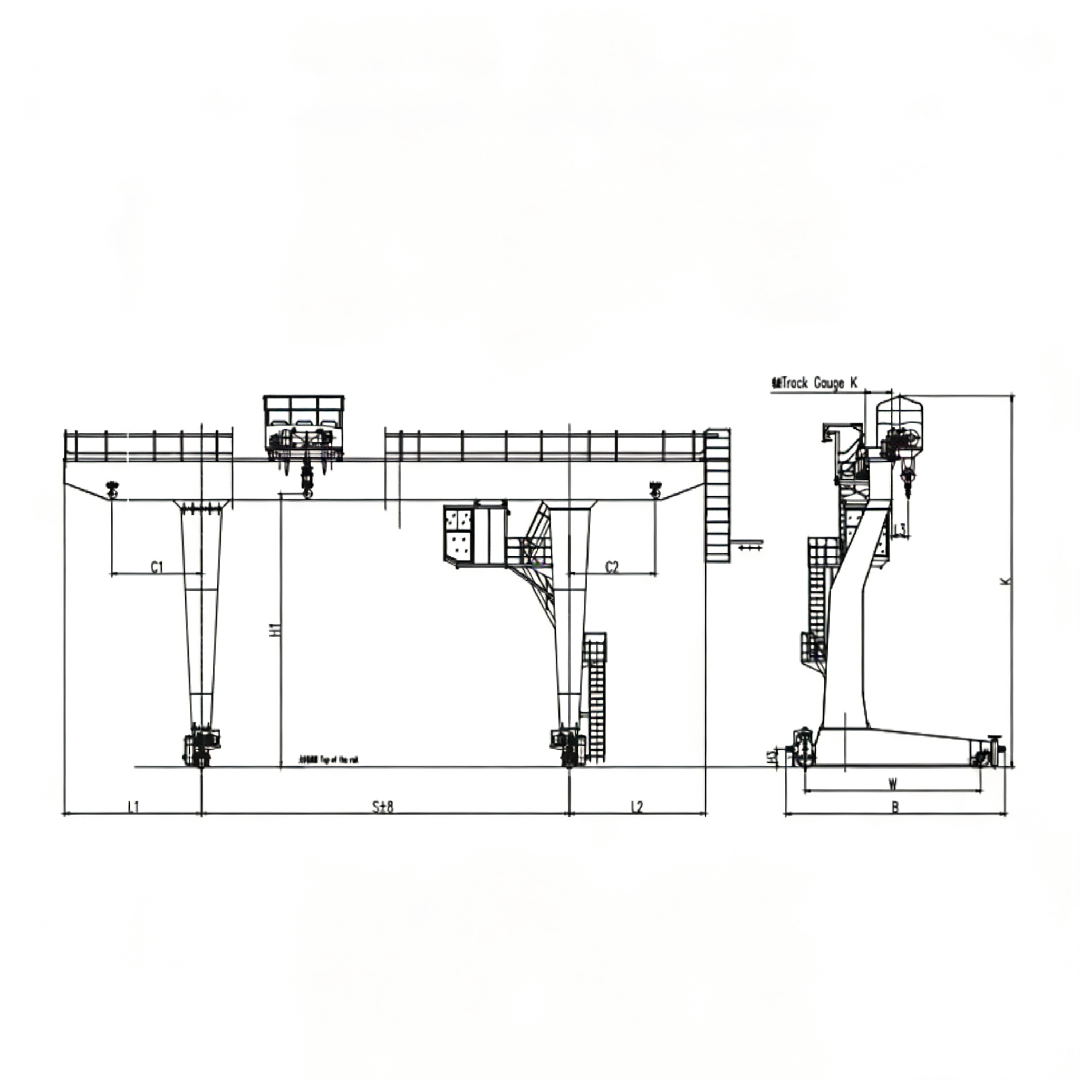

1. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7001. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,7001. 起重量與跨度參數表 起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 1. 起重量與跨度參數表起重量 (t) 標準跨度 (m) 起升高度 (m) 工作級別 5 12,16,20,24,30 6,9 A5 10 12,16,20,24,30 6,9 A5 16 16,20,24,30 6,9 A5 20 16,20,24,30 6,9 A5 注：部分廠家可提供非標準規格，最大起重量可達 32 噸，跨度最大可達 38 米 2. 電動葫蘆參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 型號 CD1/MD1 CD1/MD1 CD1/MD1/HC HC 起升速度 (m/min) 8 (單)/0.8/8 (雙) 7 (單)/0.7/7 (雙) 3.5 (單)/0.35/3.5 (雙) 3.5 (單)/0.35/3.5 (雙) 運行速度 (m/min) 20 20(30) 20 20 電機功率 (kw) 7.5 13 13(18.5) 18.5 3. 大車運行機構參數 參數項 5 噸規格 10 噸規格 16 噸規格 20 噸規格 運行速度 (m/min) 20 20 20 20 驅動方式 雙邊驅動 雙邊驅動 雙邊驅動 雙邊驅動 電機型號 YZR132M?-6/4×2 YZR160M?-6/6.3×2 YZR160M?-6/8.5×2 YZR160L-6/13×2 減速器 ZSC400 ZSC600 ZSC600 ZSC650 車輪直徑 (mm) φ400 φ500 φ500/600 φ600 薦用鋼軌 P38 P38/P43 P43 P43/P50 4. 整機參數 (16 米跨度示例) 參數項 5 噸 (地操) 10 噸 (地操) 16 噸 (地操) 整機質量 (kg) 約 16,500 約 22,000 約 30,000 最大輪壓 (kN) 約 80 約 128 約 170 起重機高度 (mm) 約 8,450 約 8,950 約 9,700
